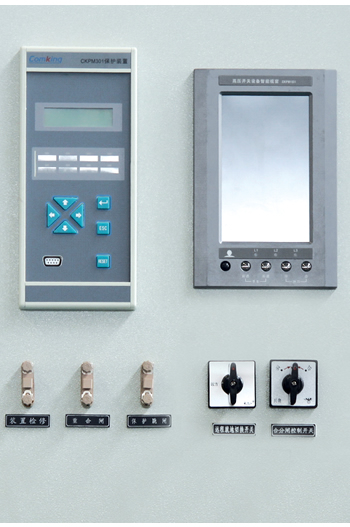

(i) Комбинированное контрольное устройство для коммутационного оборудования

Устройство комплексного мониторинга коммутационного оборудования реализует полный мониторинг состояния, индикацию состояния, вспомогательное управление и диагностические функции устройства переключателя питания, Устройство переключателя оригинального контроля температуры и влажности, индикатор заряженности, индикация контура и другие функции интегрированы в одно устройство, а также обеспечивает мониторинг изображения, мониторинг изоляции, измерение напряжения / тока, мониторинг состояния выключателя, интеллектуальную диагностику, электрическое управление шасси и заземленным ножом и другие функции, что обеспечивает благоприятные условия для реализации интеллектуального управления системой распределения питания. Интеллектуальное переключательное оборудование использует передовую технологию обнаружения и обработки сигналов, реализует непрерывный мониторинг внутренней изоляции, температуры, местного разряда, электрических параметров (напряжения, тока, мощности, коэффициента мощности) и т. Д., Используя технологию встроенной экспертной системы для достижения онлайн - диагностики рабочего состояния электропереключателя, а также может активно отправлять сигнализацию в случае аномалий внутри устройства и обеспечивать соответствующее техническое обслуживание и руководство по эксплуатации. Интегрированное устройство обнаружения интеллектуальных переключателей включает в себя функции мониторинга видеоизображений, встроенные функции онлайн - обнаружения и диагностического анализа, а также функции распределенной связи в соответствии со спецификациями связи IEC61850, которые позволяют сохранять данные о работе устройства переключателя на протяжении всего его жизненного цикла. Система мониторинга и диагностики внутри интеллектуального переключателя питания использует модульную структуру оптимизированного дизайна, системная схема может быть гибко объединена в соответствии с фактическими инженерными потребностями, может быть применена к различным вариантам оборудования, таким как входные провода, фидерные провода, материнские соединения, метрология, защита и трансформаторы.

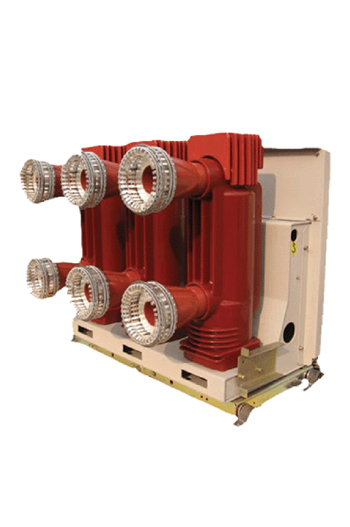

ii) Умный вакуумный выключатель среднего давления в доме

Интеллектуальные вакуумные выключатели среднего давления в доме - это внутридомовые переключатели для энергосистемы 12 кВ, которые могут использоваться в качестве защитных и контрольных блоков для сетевого оборудования, промышленных и горнодобывающих энергетических систем. Интеллектуальные выключатели серии VS1 (I) имеют функцию онлайн - мониторинга и диагностики, номинальное рабочее напряжение 12 кВ, максимальный номинальный рабочий ток 4000 А. По сравнению с обычными разъемными выключателями среднего напряжения, новый выключатель имеет улучшенный онлайн - мониторинг состояния, диагностику, связь и цифровую запись, а также электрическое управление шасси, что значительно повышает интеллект и надежность системы выключателей. Интеллектуальные вакуумные выключатели среднего давления 10 - 24 КВ представляют собой направление развития следующего поколения выключателей среднего давления; Внутри интеллектуального выключателя встроен специально разработанный высокоточный датчик смещения для достижения онлайн - измерения процесса выключения и выключения выключателя; Внутри выключателя на основе обнаружения напряжения разъема, выключателя и цепи хранения энергии, формы волны тока, реализована онлайн - диагностика неисправностей механизма выключателя, катушки управления и двигателя, пружинной системы. В интеллектуальных вакуумных выключателях среднего напряжения также разработаны компоненты онлайн - измерения температуры основного контакта на основе беспроводной связи, основанные на технологии высокочастотной радиосвязи 2,4G и технологии управления связью на основе механизма обнаружения конфликтов и перезагрузки для достижения надежной изоляции высокого и низкого потенциала и стабильной передачи информации; На стороне высокого давления специально разработана технология КТ - отбора с двумя обмотками с малым пусковым током и широким диапазоном стабилизации, так как в КТ используется обмотка управления температурой, которая может быть реализована при 100 - кратном колебании тока первичного контура, повышение температуры системы мониторинга ниже 10 oC. Точность алгоритма мониторинга и диагностики электронной системы вакуумного выключателя среднего давления 10 - 24 кВ достигает точности автономного тестирования выключателя, использование аппаратной технологии прерывания DMA для обработки данных в реальном времени, подходящей для быстрого разделения и быстрого соединения выключателя. Интеллектуальный вакуумный выключатель среднего давления имеет цифровой интерфейс связи, протокол связи соответствует стандартам шины на месте.
