Шкаф дугогаситель (JNXG)

Устройство для дугогасительного сепарации и защиты от перенапряжения JNXG подходит для энергосистемы среднего напряжения 3 - 35, этот продукт широко применяется к энергосистеме с нейтральной точкой 3 - 35 кВ без заземления, нейтральной точкой через дугогасительную катушку заземления или нейтральной точкой с высоким сопротивлением заземления, может ограничить различные виды перенапряжения в вышеуказанной системе, эффективно повысить безопасность работы и надежность электропитания вышеуказанной системы. с дугогасительной функцией, а также с PT, функциями защиты от перенапряжения; Дополнительные функции антигармонизации, выбора линии с малым током; Применяется к сетям, в которых преобладают кабельные линии, гибридным сетям кабельных и воздушных линий и сетям, в которых доминируют воздушные линии.

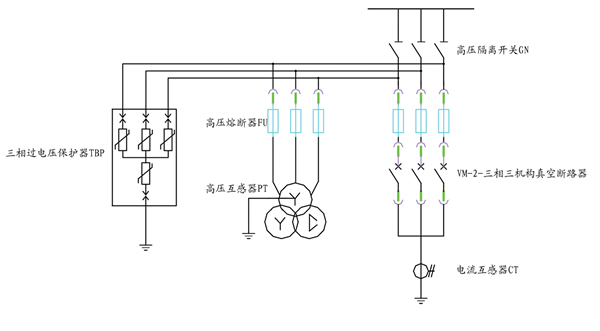

Принцип работы и основные функции:

Когда система работает нормально, напряжение открытого треугольника U очень мало, система показывает « ввод», когда U переходит от низкого уровня к высокому электрическому времени, что указывает на неисправность системы, в это время микроконтроллер HDHK немедленно запускает прерывание, в соответствии с вторичным входным сигналом PT Ua, U b, U c для определения типа неисправности и категории неисправности.

Когда в системе возникает однофазный отказ заземления, дугогасительный выключатель действует, чтобы непосредственно заземлеть неисправность, может погасить дугу около 15 мс и ограничить перенапряжение дугового заземления уровнем напряжения в сети, что может эффективно предотвратить короткое замыкание между фазами, вызванным дуговым заземлением, и взрыв молниеотвода, вызванный перенапряжением дугового заземления.

В случае сбоя PT - провода контроллер устройства вызывает тревогу и выводит контактный сигнал переключателя, чтобы пользователь мог заблокировать релейную защиту, которая может привести к неправильному действию из - за отключения PT.

После сигнализации устройства на панели дугогасительного контроллера отображаются обрывы PT класса неисправности, заземление неисправности и дифференциация фаз, а также выходной сигнал контакта пассивного переключателя.

Устройство оснащено интерфейсом RS485, который позволяет передавать данные в соответствии с правилами связи, предоставленными пользователем.

Трансформаторы напряжения в этом устройстве могут обеспечивать сигналы для измерительных приборов и релейной защиты и могут заменить обычные шкафы PT.

Устройство обладает функцией запом.

Дополнительные функции:

Данное устройство может настроить функцию автоматического выбора проводов по требованию пользователя.

Данное устройство может настроить функцию устранения (удаления) гармоники (вибрации) по требованию пользователя.

Устройство управления отображением состояния переключателя имеет аналоговую диаграмму, отображение под напряжением, индикатор состояния разделения включения, индикатор заземления, индикатор хранения энергии, индикатор положения ручного автомобиля, предупреждение ошибок речи, контроль температуры и влажности, дистанционная связь RS485 и многие другие функции.

Компания специально для выключателя дугогасителя разработала первичный резонатор, принцип состоит в том, чтобы установить чувствительное устройство в нейтральной точке PT, в отсутствие резонанса, устройство имеет небольшое сопротивление, заземление нейтральной точки PT, в случае резонанса устройство появляется в состоянии высокого сопротивления в течение нескольких десятков миллисекунд, что эквивалентно отключению нейтральной точки PT, так что PT выходит из насыщения, резонанс устраняется. После устранения резонанса устройство возвращается в состояние низкого сопротивления примерно за 1 секунду, не влияя на измерения PT.

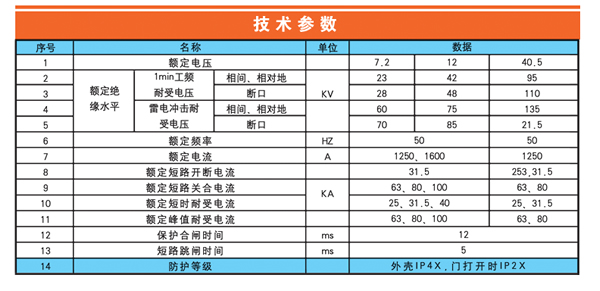

Преимущества продукции:

Данное устройство использует импортный распределительный управляющий выключатель, адаптируемый к широкому диапазону токов емкости, до 1250A, и не ограничен током короткого замыкания при отключении, имеет хорошую динамическую и тепловую стабильность.

Фазовые выключатели заменяют традиционные предохранители и контакторы дугогасительной схемы, что уменьшает рабочую нагрузку на текущее обслуживание и затраты и время на замену предохранителей.

Устройство работает быстро и может быстро двигаться около 15 мс, что значительно сокращает продолжительность однофазной заземленной дуги.

Устройство может сразу же погасить дугу после действия и может эффективно ограничить перенапряжение заземления дуги.

После срабатывания устройства допускается непрерывное прохождение конденсаторного тока 125А в течение не менее 2 часов, и пользователь может обработать неисправную линию после завершения операции затвора для переноса нагрузки.

Защитная функция устройства не зависит от размера и режима работы сети.
