Серия комплексных автоматизированных систем подстанций

NPD-800

JNPD-800 комплексная система автоматизации подстанций — это новое поколение серийной продукции, разработанное нашей компанией на основе преимуществ аналогичных продуктов отечественного и зарубежного производства, с учетом текущего состояния эксплуатации подстанций и их будущего развития. Она охватывает защиту линий электропередачи и распределения напряжением 110 кВ и ниже, защиту основного оборудования и систему измерений и управления, предоставляя комплексное решение для автоматизации подстанций напряжением 110 кВ и ниже.

Серия устройств защиты, измерения и управления JNPD-800 использует самую передовую в мире 32-битную аппаратную платформу CPU в области релейной защиты, встроенная система RTOS создает мощную программную платформу, а встроенная Ethernet-связь на основе протокола TCP/IP обеспечивает наиболее надежную и быструю сетевую систему. Применение модульной логической технологии программирования исключает человеческие ошибки в программном обеспечении, а сверхвысокая помехоустойчивость устройства значительно превышает национальные стандарты, полностью исключая возможность ложных или отказов срабатывания.

Основные особенности:

(1) Полное решение для автоматизации подстанции

Продукция (серия) JNPD-800 охватывает защиту линий электропередачи и распределения напряжением до 110 кВ, защиту основного оборудования и системы измерения и управления, а также предоставляет комплексные решения для автоматизации подстанций всех уровней напряжения.

(2) Полноэфирная сбалансированная система быстрого реагирования

Устройства блока используют 10-мегабитный двойной Ethernet, на сетевом уровне применяется способ связи с 100-мегабитным Ethernet, а внутри устройств блока используется высокоэффективный балансированный способ связи по полевой шине CANBUS, что обеспечивает качественный скачок JNPD-800 по сравнению с предыдущими распределёнными системами на всех этапах сбора, передачи и реагирования информации.

(3) Открытая гибкая концепция дизайна

Определение функций блока осуществляется в режиме онлайн-программируемости, при этом все интеллектуальные входы и выходы блока могут быть гибко настроены на месте. В процессе проектирования от блоков устройств до системы мониторинга JNPD-800, сохраняя свою системность и целостность, также уделяет особое внимание взаимосвязи и взаимодействию с другими интеллектуальными устройствами, а также учитывает сложность энергосистем по всей стране, обеспечивая универсальность. В проектировании интерфейсов блоков устройств, помимо вышеупомянутого Ethernet-интерфейса, JNPD-800 также обеспечивает совместимость с существующими способами связи (RS-232, 422/485, CANBUS полевой шиной и т. д.), что делает проектирование или модернизацию автоматизации подстанций более гибкой и вариативной. Подчеркивая использование Ethernet-сетей и коммуникационного протокола 103 (уровень приложения) на основе Ethernet-меди, с помощью серии устройств преобразования протоколов и сервисов связи JNPD-881 компании, он может интегрировать наиболее широко используемые в стране методы связи, такие как CANBUS, RS232/422/485, LONWORK, а его протоколы связи также могут соответствовать отраслевому стандарту электроэнергетики DL/T 667-1999 (IEC 60870-5-103) или любому пользовательскому протоколу производителя. Система полностью открыта для всех производителей оборудования.

  (4) Концепция дизайна, ориентированного на человека

Серия продуктов JNPD-800 разработана с концепцией "без регулировки", некоторые устройства защитных функций используют интеллектуальные вычисления, не требующие настройки пользователем. Твердотельная часть обладает универсальностью, логика защитных функций хранится в базе данных, разные пользователи могут выбирать их по меню в зависимости от потребностей без изменения программы. Метод проектирования "подключи и используй" и универсальная программно-аппаратная платформа, а также полностью китайский интерфейс отображения/управления и графический/табличный вывод. Дружелюбные подсказки при возникновении типичных ошибок в работе энергосистемы. Применение технологии голографического воспроизведения процессов позволяет пользователям с помощью поставляемого отладочного и аналитического программного обеспечения легко считывать информацию, хранящуюся в устройстве, и наглядно воспроизводить данные и логические процессы обработки.

(5) Высокопроизводительная надежная универсальная платформа

 Для удовлетворения потребностей развития системы, основные модули JNPD-800 используют DSP и 32-битный MPU, оснащены объемной RAM и Flash Memory, а также прошли всестороннюю надежность-ориентированную разработку, что обеспечивает высокую надежность и мощные возможности обработки данных, логических вычислений и хранения информации. Дизайн продукта полностью унифицирован как на аппаратном, так и на программном уровне.

 Универсальность и наследуемость модульного оборудования были повышены, использование и обслуживание продукции стали более простыми и надежными.

 Приборы блока обеспечивают повышение точности и динамического диапазона в цепях аналого-цифрового преобразования, а также точности и стабильности в измерительных цепях. Для защиты каналов сбора данных используется двухканальный способ, что повышает надежность устройств защиты и управления.

 Устройство может записывать полную информацию о процессе и сохранять её в Flash Memory, обеспечивая голографическое воспроизведение процесса, что гарантирует надежную работу и анализ системы.

 Встроенное применение технологии Ethernet в единичных устройствах обеспечивает быструю реакцию коммуникационной сети в системной архитектуре, что принципиально повышает производительность всей системы автоматизации подстанции.

 (6) Высокие стандарты электромагнитной совместимости

 JNPD-800 уделяет беспрецедентное внимание повышению общей электромагнитной совместимости продукции. Проектирование блочных устройств больше не ограничивается выполнением определенных стандартов помехоустойчивости в отдельных частях, а включает электромагнитное согласование на всех этапах: переменного входа, источника постоянного тока, входов дискретных сигналов, выходов дискретных сигналов и связи.

   (7) Гибкая конфигурация

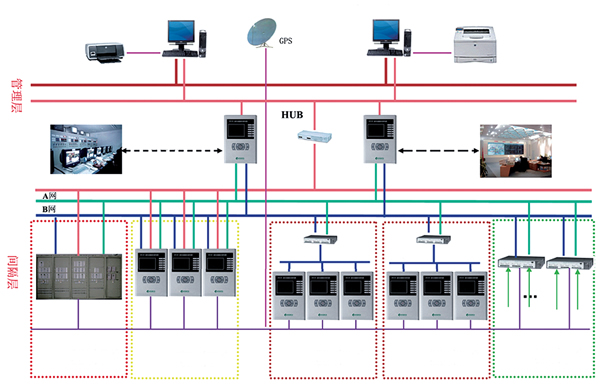

   Система включает две части: уровень подстанции и уровень промежуточного блока, сеть имеет открытую иерархическую, распределенную структуру. Сеть уровня подстанции представляет собой Ethernet, топология сети звездообразная, протокол передачи данных TCP/IP, скорость передачи данных 100 Мбит/с, среда передачи данных - оптоволокно или витая пара. Уровень подстанции соединяется с уровнем промежуточного блока через оптический кабель или витую пару, сетевой протокол соответствует модели OSI Международной организации по стандартизации. Уровень промежуточного блока разделен по различным уровням напряжения и электрическим промежуточным блокам, главный трансформатор, а также части 110 кВ и 35 кВ собраны в виде панелей в основном помещении управления, а части 10 (6) кВ с блоками защиты, измерения и управления установлены разрозненно на распределительных устройствах. В случае отказа уровня подстанции и сети, уровень промежуточного блока может независимо выполнять функции защиты, мониторинга и управления выключателями. Сеть уровня промежуточного блока может быть реализована через Ethernet или полевой шиной, сеть может быть двойной или одинарной, топология сети шинная, среда передачи данных между уровнем промежуточного блока и уровнем подстанции может быть оптоволокном или витой парой, оборудование уровня промежуточного блока может быть разделено на несколько подсетей для управления в соответствии с географическим расположением или количеством блоков. Синхронизацию времени оборудования уровня промежуточного блока можно реализовать через специальную синхронизационную сеть с аппаратным синхронизированием по GPS-импульсам или через коммуникационную сеть с программным синхронизированием. Функции VQC или выбора линии с малым током замыкания на землю могут быть реализованы с помощью специальных устройств или в программном обеспечении компьютерной системы мониторинга. Оборудование уровня промежуточного блока имеет функцию защиты цепей включения и отключения выключателей.

   (8) Состав системы

   1. Интермежуточный слой

  JNPD-800 устройства промежуточного уровня в подстанции распределены по секциям, могут быть непосредственно установлены в зоне выключателей, что исключает необходимость прокладки большого количества силовых кабелей для сигналов, измерений, управления и защиты в главной диспетчерской, сокращая инвестиции. Устройства каждой секции работают относительно независимо, соединяясь только через сеть связи промежуточного уровня и взаимодействуя с оборудованием подстанции, что значительно уменьшает количество вторичных соединений и повышает надежность системы.

   2. Структурный уровень подстанции

  Оборудование подстанционного уровня JNPD-800 использует распределенную и открытую архитектуру, сформированную для выполнения функций мониторинга внутри подстанции, обеспечивая полный набор функций, включая контроль состояния оборудования, запись и анализ защитной информации. Система использует коммуникационную сеть для обмена информацией внутри подстанции, передавая все данные от устройств промежуточного уровня на подстанционный уровень и пересылает команды от подстанционного уровня к устройствам промежуточного уровня. Подстанционное оборудование может быть настроено в различных режимах, что обеспечивает как надежность системы в целом, так и гибкость и рациональность функциональной конфигурации.
