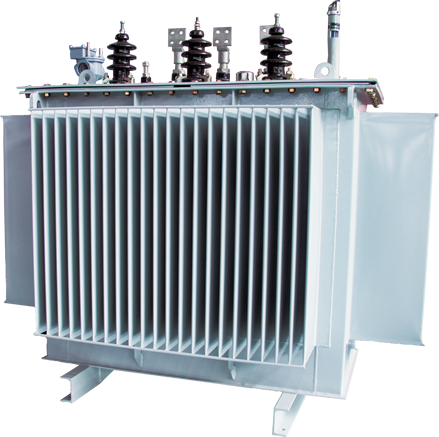

S13-M-30～1600/10


S13 стержневые трансформаторы разработаны с улучшенной концепцией проектирования по сравнению с S11, что позволило оптимизировать конструкцию, снизить потери в холостом режиме и повысить уровень продукции.

S13 полностью герметичный масляный трансформатор с обмоткой, намотанной из высокопрочной эмалированной проволоки (или бумажной проволоки), имеет цилиндрическую (или пластинчатую) конструкцию, равномерное распределение ампер-витков, рациональную изоляционную структуру и высокую устойчивость к коротким замыканиям.

Сердечник изготовлен из высококачественных ориентированных холоднокатаных листов электротехнической стали высокой марки, с круглой трехступенчатой стыковой конструкцией из прессованных пластин, что улучшает магнитную цепь.

Проведены некоторые локальные улучшения в изоляционной структуре изделия, расширена область применения высоковольтных цилиндрических обмоток, изменены эффективные опоры торцов высоковольтных и низковольтных обмоток.

Применена новая система зажима подвесных пластин и выводов, а также использованы новые материалы, компоненты и крепежные элементы, что позволило достичь высокого уровня производительности и конструкции продукта.

S13 по сравнению с S11 имеет снижение потерь холостого хода в среднем на 30% и снижение шума на 5–10 децибел (дБ).
